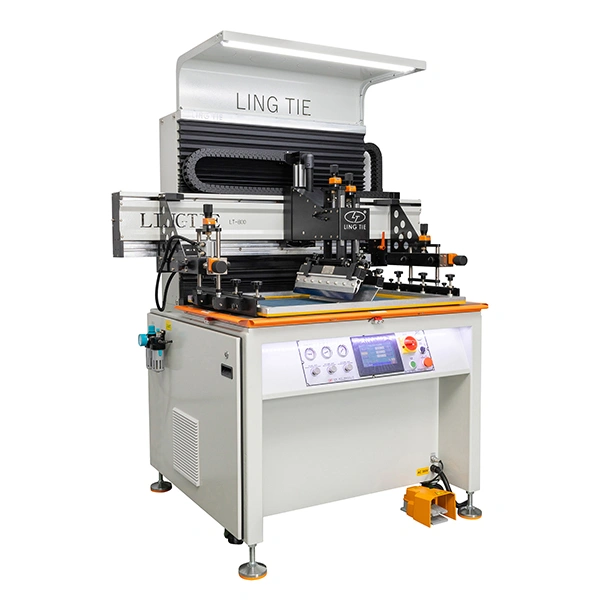

Máquina de Serigrafía Plana

Las máquinas de serigrafía planas están diseñadas para la impresión de precisión en hojas individuales y materiales planos, en lugar de rollos continuos. Durante los ciclos de impresión, el sustrato se coloca sobre la mesa de impresión, mientras que la barra de inundación extiende la tinta a través de la pantalla y la rasqueta la presiona a través de la malla sobre la superficie. Las impresoras de serigrafía planas utilizan movimiento servoaccionado y control PLC para ajustar la carrera de impresión y los ajustes clave con una precisión consistente. Las hojas de sustrato se pueden cargar y descargar manualmente o manipular mediante un sistema robótico opcional. Las impresoras de serigrafía planas pueden procesar papel, cartón, hojas autoadhesivas, placas de PCB, cuero, tela y otros materiales planos para etiquetas, paneles de control, overlays gráficos y componentes electrónicos.

Aplicaciones

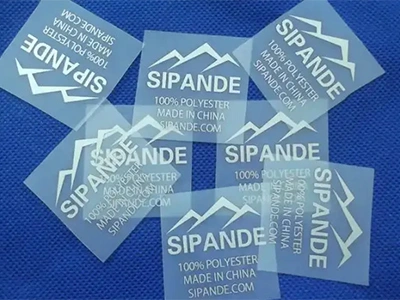

  • Etiquetas de transferencia térmica
    Etiquetas de transferencia térmica

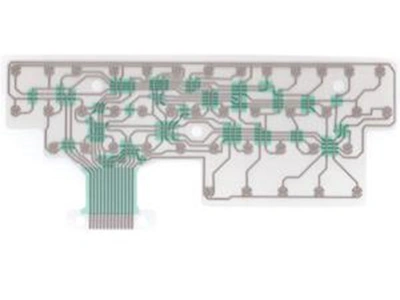

  • Circuito impreso flexible (FPC)
    Circuito impreso flexible (FPC)

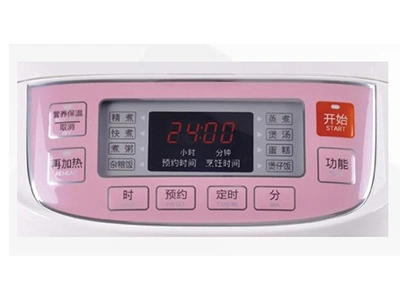

  • Overlay gráfico
    Overlay gráfico
Características
  • Las impresoras de serigrafía planas están diseñadas para hojas individuales, no necesitan desbobinado ni rebobinado y pueden manejar diferentes tamaños y materiales de hoja, desde hojas A4 hasta formatos más grandes.
  • La presión de impresión y la presión anti-goteo se muestran en manómetros separados, por lo que los operarios pueden ajustar los parámetros con mayor precisión cuando sea necesario.
  • La mesa de vacío puede funcionar en modo de succión continua o intermitente para mantener planos y estables los materiales de diferentes espesores durante la impresión. Los operarios también pueden ajustar los parámetros de impresión para diferentes sustratos a fin de mantener una buena precisión sin rayar la superficie.
  • La función de off-contact es adecuada para la impresión de áreas sólidas grandes y adhesivos, ya que ayuda a evitar que la pantalla se pegue al sustrato y reduce la acumulación de tinta en la malla. Una función anti-goteo opcional también ayuda a reducir las marcas de tinta no deseadas y las variaciones de color.
  • Los puntos de ajuste están equipados con escalas o indicadores digitales para facilitar la configuración. Los ángulos de la rasqueta y de la barra de inundación se pueden ajustar por separado según las diferentes tintas y requisitos de impresión, y la rasqueta de doble cara se puede utilizar por ambos bordes para prolongar su vida útil.
  • La unidad de impresión se puede elevar o bajar mediante control servo para que los operarios ajusten la altura de trabajo según los diferentes productos y requisitos de impresión.
  • Las impresoras de serigrafía planas tienen un diseño modular con espacio para funciones opcionales, por lo que se pueden añadir módulos adicionales más adelante a medida que cambien las necesidades de producción.

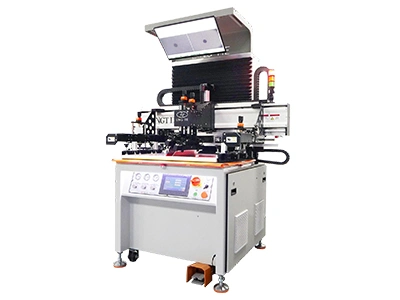

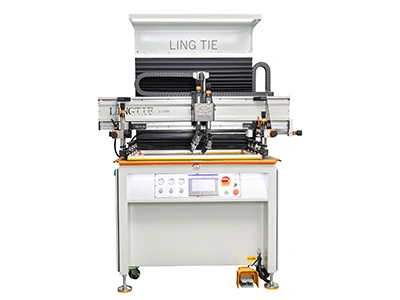

Máquina de Serigrafía Plana (Ancho de Impresión 400 mm)
Máquina de Serigrafía Plana
  • Modelo: LTAD-4060 / 4070 / 4080 / 4090 / 40100 / 40110 / 40120 / 40130 / 40140
  • Área de Impresión (Ancho×Largo (mm)) :
    Estándar: 400×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
    Versión CCD: 360×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
  • Velocidad de Impresión (piezas/h): 0–1,200, según la configuración de la máquina, el tamaño de impresión y los requisitos de la aplicación
  • Tamaño Máximo del Marco de Pantalla (Ancho×Largo (mm)): 700×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
  • Tamaño de la Mesa de Impresión (Ancho×Largo (mm)): 500×900
Máquina de Serigrafía Plana (Ancho de Impresión 500 mm)
Máquina de Serigrafía Plana
  • Modelo: LTAD-5060 / 5070 / 5080 / 5095 / 50100 / 50110 / 50120 / 50130 / 50140
  • Área de Impresión (Ancho×Largo (mm)) :
    Estándar: 500×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
    Versión CCD: 460×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
  • Velocidad de impresión (piezas/h): 0–1,200, según la configuración de la máquina, el tamaño de impresión y los requisitos de la aplicación
  • Tamaño Máximo del Marco de Pantalla (Ancho×Largo (mm)): 800×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
  • Tamaño de la Mesa de Impresión (Ancho×Largo (mm)): 500×900 / 600×1050 para el LTAD-5095
Máquina de Serigrafía Plana (Ancho de Impresión 600 mm)
Máquina de Serigrafía Plana
  • Modelo: LTAD-6060 / 6070 / 6080 / 6090 / 60100 / 60110 / 60120 / 60130 / 60140
  • Área de Impresión (Ancho×Largo (mm)) :
    Estándar: 600×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
    Versión CCD: 560×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
  • Velocidad de Impresión (piezas/h): 0–1,200, según la configuración de la máquina, el tamaño de impresión y los requisitos de la aplicación
  • Tamaño Máximo del Marco de Pantalla (Ancho×Largo (mm)): 900×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
  • Tamaño de la Mesa de Impresión (Ancho×Largo (mm)): 700×900
Máquina de Serigrafía Plana (Ancho de Impresión 700 mm)
Máquina de Serigrafía Plana
  • Modelo: LTAD-7060 / 7070 / 7080 / 7090 / 70100 / 70110 / 70120 / 70130 / 70140
  • Área de Impresión (Ancho×Largo (mm)) :
    Estándar: 700×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
    Versión CCD: 660×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
  • Velocidad de Impresión (piezas/h): 0–1,200, según la configuración de la máquina, el tamaño de impresión y los requisitos de la aplicación
  • Tamaño Máximo del Marco de Pantalla (Ancho×Largo (mm)): 900×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
  • Tamaño de la Mesa de Impresión (Ancho×Largo (mm)): 800×900
Máquina de Serigrafía Plana (Ancho de Impresión 800 mm)
Máquina de Serigrafía Plana
  • Modelo: LTAD-8060 / 8070 / 8080 / 8090 / 80100 / 80110 / 80120 / 80130 / 80140
  • Área de Impresión (Ancho×Largo (mm)) :
    Estándar: 800×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
    Versión CCD: 760×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
  • Velocidad de Impresión (piezas/h): 0–1,200, según la configuración de la máquina, el tamaño de impresión y los requisitos de la aplicación
  • Tamaño Máximo del Marco de Pantalla (Ancho×Largo (mm)): 1100×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
  • Tamaño de la Mesa de Impresión (Ancho×Largo (mm)): 900×900
Detalles
  • Máquina de Serigrafía Plana

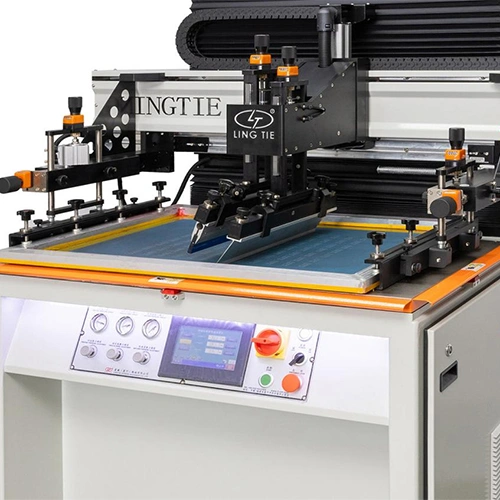

    Mesa de impresión de acero rectificado de alta precisión que proporciona protección de seguridad integral
  • Máquina de Serigrafía Plana

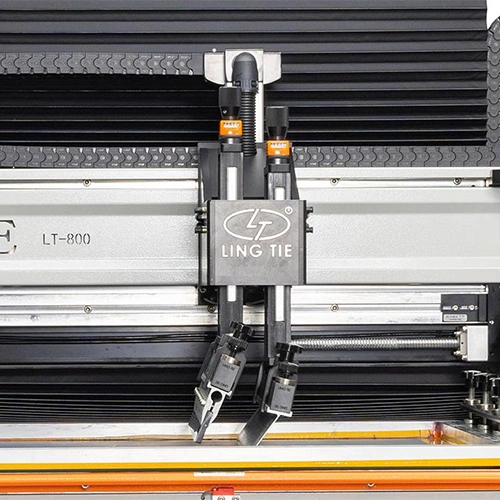

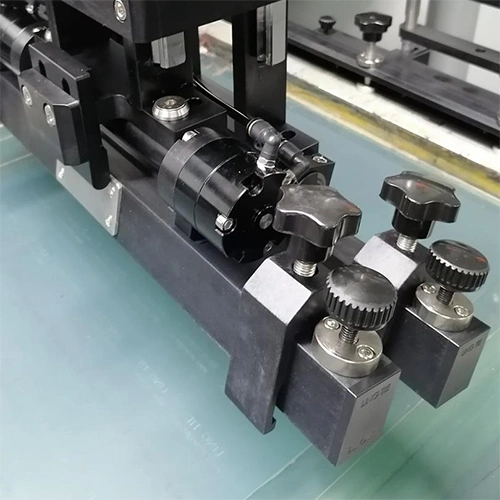

    Rasqueta y barra de inundación con ángulo de inclinación ajustable
  • Máquina de Serigrafía Plana
    Rasqueta con ajuste de presión y visualización digital
  • Máquina de Serigrafía Plana
    Función anti-goteo
  • Máquina de Serigrafía Plana

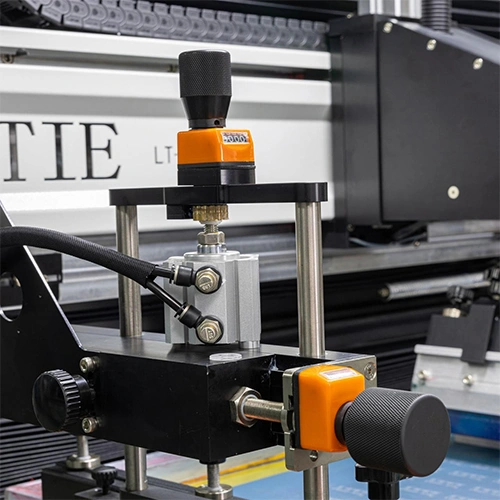

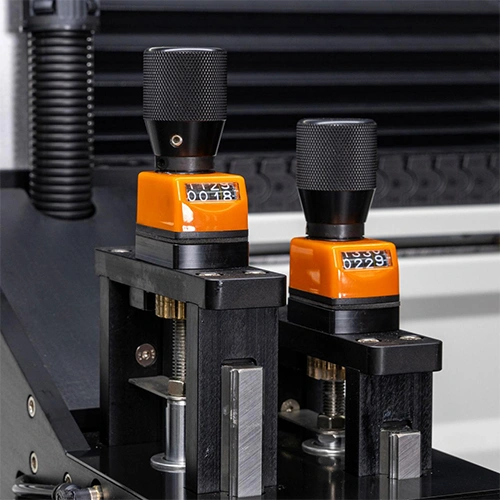

    Función de despegue de pantalla con visualización digital de los valores de ajuste en todos los puntos de ajuste
  • Máquina de Serigrafía Plana

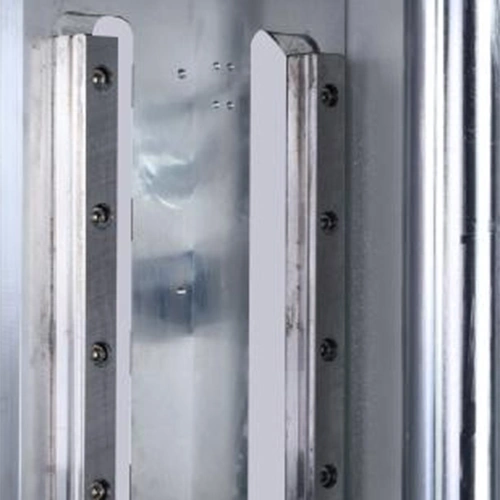

    Estructura de seis columnas con cuatro guías lineales de precisión importadas de Taiwán que mejora la precisión de posicionamiento repetido, la estabilidad y la durabilidad
  • Máquina de Serigrafía Plana

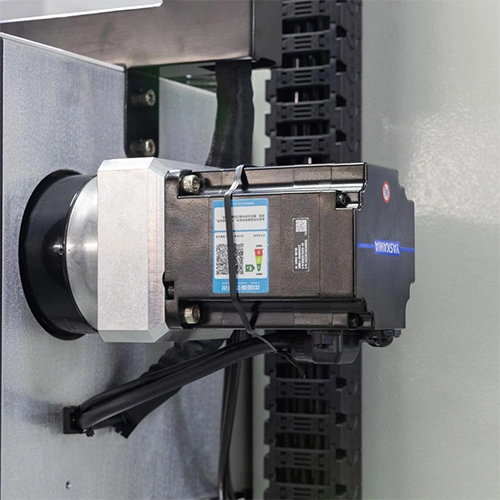

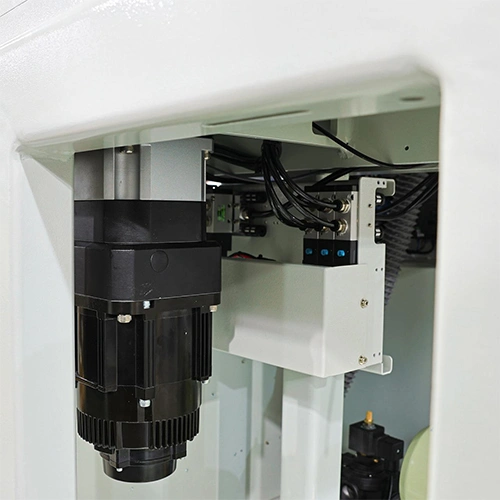

    Motor servo Yaskawa que trabaja con reductor de marca taiwanesa para garantizar la precisión
  • Máquina de Serigrafía Plana
    Elevación controlada por servo
Respaldada por más de 20 años de experiencia en ingeniería, LINGTIE es un fabricante directo especializado en equipos de impresión industrial y equipos de acabado de etiquetas, que ofrece líneas de serigrafía rollo a rollo, máquinas de impresión tipográfica y prensas automáticas de transferencia térmica. Atendiendo a clientes globales en embalaje, textiles y confección, etiquetas, productos no tejidos, electrónica, productos de plástico y procesamiento de papel, ofrecemos una gama completa de equipos auxiliares como cortadora rebobinadora, rebobinadora inspeccionadora, cortadora de rollo a hoja y máquina de curado UV para convertir de forma fluida los sustratos en bruto en productos impresos de precisión. Nuestros socios globales confían en LINGTIE porque gestionamos internamente todo el proceso de producción, desde el mecanizado de precisión hasta el montaje final, ofreciendo soluciones de impresión llave en mano con un rendimiento fiable, alta precisión y estabilidad de producción a largo plazo para clientes de todo el mundo.
